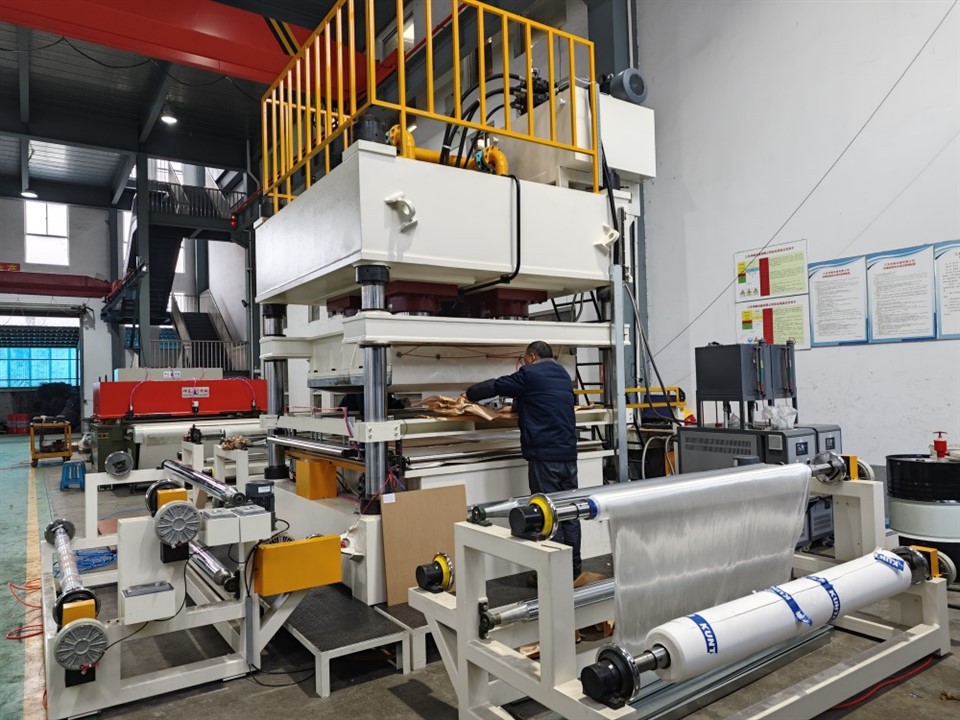

Máquina de plegado cruzado UD

Máquina de plegado cruzado UD











Proceso de vulcanización ortogonal continua UHMWPE UD:



Proceso automático de máquina de plegado cruzado UHMW-PE UD:

1. Coloque el PE UD unidireccional en los dispositivos de desenrollado de tensión de 0 grados y 90 grados.

2. La tela tensada UD de 0 grados se desenrolla hasta la plataforma de prensado en caliente mediante el dispositivo de servotracción antes de enrollarse.

3. Después de que el dispositivo de ajuste de ancho del servo tira y coloca la tela UD de 90 grados, el dispositivo de corte en caliente la corta.

4. El plano superior de prensado en caliente se presiona rápidamente hacia abajo y la presión se transmite a través de un sensor de señal para impulsar el compuesto.

5. La servotracción se utiliza junto con el eje tensor para enrollar la tela con acabado ortogonal PEUD.



Compuesto 4/6UD: El tejido acabado vulcanizado PEUD se obtiene mediante el dispositivo de desenrollado de tres ejes de 0 grados mencionado anteriormente, el compuesto prensado en caliente, la servotracción y el devanado del eje de tensión.







Parámetro técnico de la máquina automática UHMW-PE UD Crossply Machinee



1) Tonelaje de prensado: 6000KN

2) Dimensión de la mesa de trabajo: 1700 * 1700 mm

3) Ancho del material: menor o igual a 1650 mm

4) Medio de fuente de calor: aceite térmico

5) Método de calentamiento: circulación externa del calentador de aceite.

6) Método de prensado: hidráulico

7) Modo de control: HMI+PLC

8) Control de transmisión: conversión de frecuencia+servoaccionamiento

9) Potencia total: alrededor de 95 KW

10) Fuente de alimentación: 380V/50Hz (personalizada)

11) Largo * ancho * alto: 9500 * 7500 * 5000 mm

12) Peso: aproximadamente 25 toneladas











Configuración automática de la máquina UHMW-PE UD Crossply



No.	Nombre de la pieza	Requisitos técnicos	Función
1	Dispositivo desenrollador de 0 grados	3-Desbobinador del centro del eje/mandril de seguridad	0 grado de tensión UD desenrollándose
		Control magnético de la tensión del polvo.
2	Plataforma de desenrollado de 90 grados.	Mandril de seguridad/desbobinado central de un solo eje	Desenrollado de tensión UD de 90 grados
		Control magnético de ajuste de la tensión del polvo.
3	Dispositivo de ancho fijo	Alimentación servo paso a paso	Función: Material de tracción de ancho fijo horizontal
		Movimiento de longitud fija de sujeción neumática
		Accionamiento por servomotor, nivel de aislamiento F, nivel de protección IP55, marca: Huichuan
		La longitud de tracción HMI se puede configurar
		Riel guía móvil de acero al carbono recubierto de cromo duro, tratamiento de enfriamiento de alta frecuencia
		Corte térmico
4	Prensado y Laminación	Guía de cuatro columnas de acero al carbono chapada en cromo duro.	prensado en caliente y laminación
		Conjunto hidráulico de cuatro cilindros 6000KN
		Tablero de laminación en caliente de 1700 * 1700 mm
		Calentador de aceite de temperatura externa del molde
5	Dispositivo de guía	Rodillo guía servoaccionado	productos guía
		Accionamiento por servomotor, nivel de aislamiento F, nivel de protección IP55
6	Dispositivo de bobinado	Desenrollador central/mandril de seguridad	productos finales de bobinado
		Control magnético de la tensión del polvo.
		Variador de frecuencia para motor, nivel de aislamiento F, nivel de protección IP55, marca: Siemens









A medida que la tecnología continúa avanzando, constantemente se desarrollan maquinaria nueva y avanzada para mejorar la eficiencia de los procesos industriales. Una de esas máquinas es la prensa hidráulica de 600- toneladas, una herramienta potente y versátil capaz de realizar diversas tareas.
Una de sus principales ventajas es su capacidad para cargar y descargar bobinas automáticamente, lo que la convierte en la opción preferida para industrias que requieren el procesamiento de grandes volúmenes de materiales o productos. Este diseño totalmente automático reduce la necesidad de mano de obra, ahorrando tiempo y dinero a largo plazo.
Otro beneficio de la prensa hidráulica de 600-toneladas es su increíble fuerza, que le permite realizar incluso las tareas más difíciles con facilidad. Esta inmensa potencia lo convierte en una opción adecuada para la industria automotriz, aeroespacial y de la construcción, entre otras.
Además de su potencia y capacidades de automatización, la prensa hidráulica de 600-toneladas también ofrece alta precisión y exactitud. Con sistemas de control avanzados, es posible lograr resultados consistentes en todo momento, asegurando que cada producto producido cumpla con los estándares de calidad requeridos.
La flexibilidad de la máquina también la hace adecuada para una amplia gama de aplicaciones, incluida la metalurgia, el moldeado de plástico e incluso la producción de componentes electrónicos. Esta versatilidad la convierte en una opción popular para los fabricantes que requieren una máquina que pueda usarse en diversos procesos industriales, ahorrándoles tiempo y dinero en múltiples máquinas.
En general, la prensa hidráulica de 600-toneladas cambia las reglas del juego en el mundo de la maquinaria industrial. Sus funciones automatizadas, su increíble potencia y su naturaleza versátil la convierten en una herramienta esencial para cualquier empresa que busque seguir siendo competitiva en el mercado en constante cambio actual.
