Productos

Máquina de preimpregnación UD

Flujo de proceso de la máquina preimpregnada de tejido unidireccional (UD) Desenrollado del hilo → Atado → Urdimbre → Extendido → Inmersión/recubrimiento → Cobertura con película → Secado y curado → Guiado → Bobinado

Envíeconsulta

Entrega Rápida
Seguro de calidad
Servicio al cliente 24/7

Introducción del producto

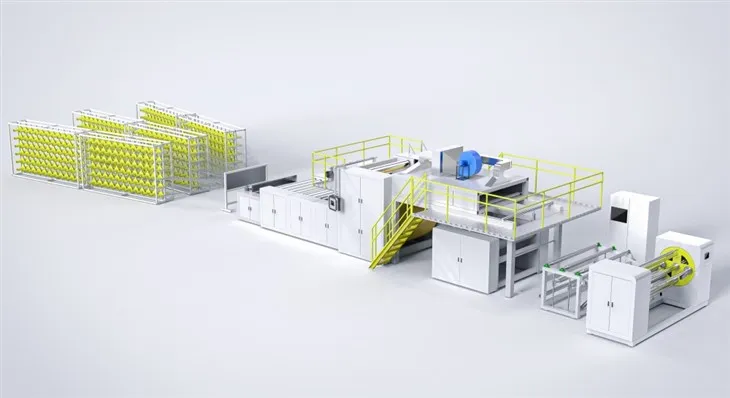

Máquina de preimpregnación UD

Solicitud

La máquina UD Preg con película y resina se utiliza para la laminación de telas UD UHMW-PE y telas UD Aramida.

Aplicación y usos de preimpregnados y láminas unidireccionales

- Estructura y partes de naves espaciales y aéreas

- Palas para aerogeneradores

- Piezas y componentes de automoción

- Equipos deportivos recreativos

- Estructura y piezas industriales

- Militar

- Refuerzo Civil y de Edificación

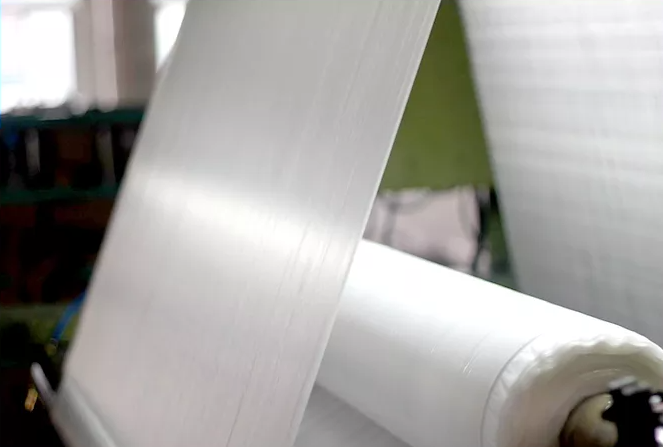

UD FABRIC

Principio de funcionamiento de la máquina

Flujo de proceso de la máquina de preimpregnación UD
Desenrollado del hilo → Atado → Urdido → Extendido → Inmersión/recubrimiento → Cobertura con película → Secado y curado → Guiado → Bobinado.

Colocar las fibras tubulares de polietileno de peso molecular ultraalto en las filetas, desenrollarlas y disponerlas en paralelo con el dispositivo de agrupación. Después de agruparse, las fibras de PE paralelas pasan a través de un dispositivo de urdimbre para formar haces de fibras paralelos y bien dispuestos. Se aplica una tensión previa a la cinta estirada para asegurar su planitud. Después de sumergirse en el dispositivo adhesivo y recubrirse con fibras, los haces de fibras uniformes, después de ser controlados por el dispositivo adhesivo, se combinan con una película de PE y luego se evaporan.mediante un rodillo térmico para solidificar el disolvente de resina para formar una tela PEUD unidireccional.

UHMW-PE UD Aramid fabrics

Características de la máquina

1. Esta máquina de preimpregnado UD se utiliza para laminar telas UD de UHMW-PE y telas UD de aramida. La máquina está equipada con recolección automática, desenrollado, liberación de película, recolección de película, corrección automática, secado compuesto, enfriamiento por agua, borde de corte automático y otras unidades. Material compuesto con un revestimiento uniforme, formación de compuesto, sin deformación por tracción, sin ampollas, sin arrugas, suave, excelente permeabilidad al aire, bobinado ordenado, etc.

2. La máquina preimpregnada de tejido de aramida UD adopta piezas de laminación mecánicas estables y un dispositivo especial de presión ultra alta para esparcir uniformemente el alambre, impregnado con pegamento de resina y luego laminado con compuesto ortogonal 0/90º en el extremo.

3. Adopta el sistema de control HMI + PLC, fácil operación, alta eficiencia de producción, reduce la operación engorrosa.

4. El producto tiene baja densidad, resistencia a la abrasión, resistencia al impacto, fuerte tenacidad de corte y otras propiedades excelentes, el producto es ampliamente utilizado en materiales de protección especiales, armaduras corporales blandas, cascos ligeros a prueba de balas, placas de armadura ligeras a prueba de balas, revestimiento de ropa anti-puñalamiento, anti-corte e instalaciones públicas especiales antidisturbios.

5. Es adecuado para revestimientos adhesivos compuestos a base de solvente y solubles en agua, para lograr una función multipropósito.

Efecto laminado

Parámetros técnicos principales

1) Superficie del rodillo del equipo: 2000 mm

2) Ancho del material: Menor o igual a 1650 mm

3) Adhesivo utilizado: a base de agua.

4) Método de pegado: inmersión/recubrimiento

5) Modo de extensión de alambre: multi rollo mecánico + perfilado

6) Modo de control: HMI+PLC

7) Control de accionamiento: frecuencia variable + servoaccionamiento

8) Rodillo de laminación: rodillo de aceite térmico circulante externo

9) Modo de fuente de calor: aceite térmico circulante

10) Modo de control de temperatura: Calentador de aceite de molde externo de 60KW

11) Equilibrio dinámico: rodillo de superficie de espejo de fricción/rodillo de calentamiento

12) Tratamiento de la superficie del rodillo: nivel de espejo del rodillo de fricción 14

13) Potencia total: 90KW

14) Velocidad compuesta: 5-11m/min

15) Alimentación: 380 V/50 Hz

16) Largo * ancho * alto: 31500 * 5180 * 3000 mm

Para tejidos UD, también contamos con máquinas cortadoras de láminas y máquinas de capas cruzadas. Vea las fotos a continuación.

1. máquina de capas transversales

2. máquina cortadora de chapa
